氟塑料絕緣耐高溫控制電纜

一、產品特點及用途

本產品適用于交流額定電壓450/750V及以下電器儀表的連接線和自動控制系統的傳輸線，具有耐油、防水、耐磨、耐酸堿及各種腐蝕性氣體、耐老化、不燃燒等優異性能，產品廣泛應用于冶金、電力、石化等行業。


二、產品執行標準

Q/HHTZH004.1

阻燃耐火特性試驗執行GB/T12666-2008標準


三、使用特性

1、交流額定電壓：U0/U 450/750V。

2、最高工作溫度：聚全氟乙丙烯(F46)絕緣不超過200℃；可溶性聚四氟乙烯(PFA)絕緣不超過260℃。

3、最低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-20℃；氟塑料及硅橡膠護套：固定敷設-60℃，非固定敷設-15℃。

4、電纜安裝敷設溫度應不低于0℃(氟塑料、硅橡膠和丁腈護套電纜不低于-25℃)。

5、電纜允許彎曲半徑：非鎧裝電纜最小為電纜外徑的6倍；銅帶屏蔽或鋼帶鎧裝電纜最小為電纜外徑的12倍；氟塑料絕緣和護套電纜最小為電纜外徑的8倍。


四、基本型號及名稱

(ZR192-)KFF

氟46(進口PFA)絕緣和護套控制電纜

(ZR192-)KFFP

氟46(進口PFA)絕緣和護套銅絲編織屏蔽控制電纜

(ZR192-)KFFR

氟46(進口PFA)絕緣和護套控制軟電纜

(ZR192-)KFF22

氟46(進口PFA)絕緣和護套鋼帶鎧裝控制電纜

(ZR192-)KFFRP

氟46(進口PFA)絕緣和護套銅絲編織屏蔽控制軟電纜

(ZR192-)KFFP1

氟46(進口PFA)絕緣和護套鍍錫銅絲編織屏蔽控制軟電纜

(ZR192-)KFFP2

氟46(進口PFA)絕緣和護套銅帶繞包屏蔽控制電纜

(ZR192-)KFFRP2

氟46(進口PFA)絕緣和護套銅帶繞包屏蔽控制軟電纜

(ZR192-)KFV

氟46(進口PFA)絕緣聚氯乙烯護套控制電纜

(ZR192-)KFVR

氟46(進口PFA)絕緣聚氯乙烯護套控制軟電纜

(ZR192-)KFVP

氟46(進口PFA)絕緣銅絲編織屏蔽聚氯乙烯護套控制電纜

(ZR192-)KFVRP

氟46(進口PFA)絕緣銅絲編織屏蔽聚氯乙烯護套控制軟電纜

(ZR192-)KFVP2

氟46(進口PFA)絕緣銅帶繞包屏蔽聚氯乙烯護套控制電纜

(ZR192-)KFVP22

氟46(進口PFA)絕緣銅絲編織屏蔽鋼帶鎧裝聚氯乙烯護套控制電纜

(ZR192-)KFRV22

氟46(進口PFA)絕緣聚氯乙烯外護套鋼帶鎧裝控制軟電纜

(ZR192-)KFVP2-22

氟46(進口PFA)絕緣銅帶繞包屏蔽鋼帶鎧裝聚氯乙烯護套控制電纜

(ZR192-)KFGR(YGC-KF46R)

氟46(進口PFA)絕緣硅橡膠護套控制軟電纜

(ZR192-)KFGPR(YGC-KF46RP)

氟46(進口PFA)絕緣硅橡膠護套銅絲編織屏蔽控制軟電纜

注：1、采用進口PFA材料型號前加ZR192；其中ZR192-KFF耐高溫防腐控制電纜系列獲國家專利證書。

2、需要阻燃護套型號前加ZR；

3、導體線芯中銅絲可以采用鍍錫銅導體；

4、如采用鋁塑復合帶繞包屏蔽，只需將型號中的P或P2改為P3即可。


五、代號名稱和含義

項目

代號

說明

阻燃特性

ZR

阻燃：分A、B、C三級

系列代號

K

控制電纜

絕緣材料

F

聚全氟乙丙烯(F46)最高工作溫度200℃





可溶性聚四氟乙烯(PFA)最高為260℃(型號前加ZR192)

護套材料

F

聚全氟乙丙烯(F46)最高工作溫度200℃





可溶性聚四氟乙烯(PFA)最高為260℃(型號前加ZR192)



V

聚氯乙烯



G

硅橡膠

屏蔽材料

P

銅絲編織屏蔽



P1

鍍錫銅絲屏蔽



P2

銅帶繞包屏蔽



P3

鋁塑繞包屏蔽

鎧裝材料

22

鋼帶鎧裝聚氯乙烯護套



23

鋼帶鎧裝聚乙烯護套



32

鋼絲鎧裝聚氯乙烯護套



33

鋼絲鎧裝聚乙烯護套

導體結構

A

單股導體



B

7股絞合導體



R

多股絞合導體


六、主要技術指標

1、成品電纜導體直流電阻(符合GB/T3956規定)參照附錄A表3。

2、20℃時絕緣電阻不小于500MΩ·km。

3、成品電纜經受交流50Hz 3.0kV/5min電壓試驗不擊穿。

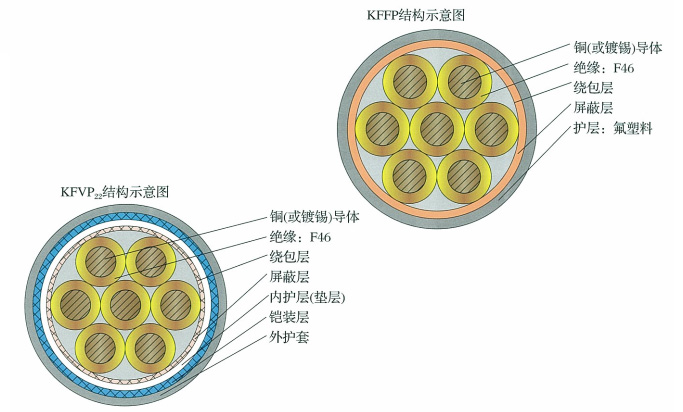

產品結構示意圖
