額定電壓1.9/3.3kV采煤機金屬屏蔽軟電纜

本產品是根據MT818-2009《煤礦用電纜》設計，MCPTJ-1.9/3.3符合M188.4-2009性能指標。


范圍

本產品適用于額定電壓U0/U為1.9/3.3kV采煤機及類似設備用銅芯橡皮護套金屬屏蔽軟電纜。


型式

電纜型號見表1

表1

型號

名稱

用途

MCPTJ-1.9/3.3

采煤機金屬屏藏橡套軟電纜

額定電壓1.9/3.3kV及以下采煤機及類似設備的電源連接

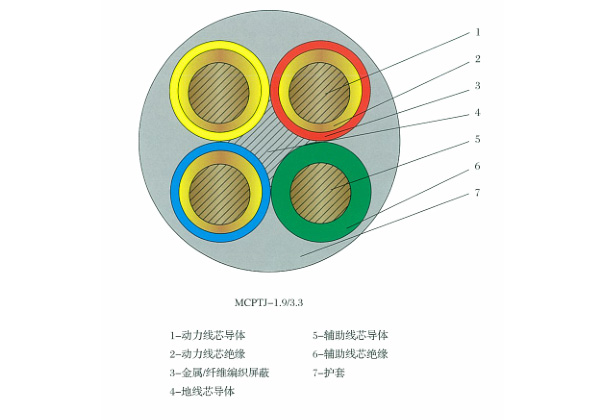

電纜結構示意圖


規格

表2

芯數X導體標稱截面mm2

標稱厚度mm電纜外徑mm20℃地線導體與屏蔽層并聯直流電阻最大值Ω/km

動力線芯

地線芯

輔助線芯

動力線芯絕緣

護套

MCPTJ-1.9/3.3

3x35
3x50
3x70
3x95

1x35
1x35
1x50
1x50

1x16
1x25
1x35
1x50

3.0
3.0
3.0
3.0

5.5
5.9
6.4
6.9

51.6~54.6
56.8~59.8
62.8~65.8
68.9~72.7

0.50
0.35
0.35
0.28


技術要求

導體

導體單線應鍍錫， 導體應符合MT818.1-2009中45.1規定。動力線芯導體表面均應包覆隔離層。20℃時地線芯導體與屏蔽層并聯直流電阻應符合表3的規定。

注: 硫化后隔離層變色或脆裂不作考核。


絕緣

動力線芯采用乙丙橡膠為基料的絕緣膠料，其性能應符合GB/T7594.8-1987中XJ-30A型規定，抗張強度應不小于6.5MPa。絕緣線芯浸入水中12h之后，電纜應進行6.8kV、5min的工頻電壓試驗，試驗過程中不應發生進出擊穿現象。絕緣線芯應經受絕緣吸水試驗，1~14d電容增率≤10%，7~14d電容增率≤3%。絕緣厚度應符合表2的規定，動力線芯的絕緣電阻應符合表3的規定。

表3

線芯類型

標稱截面mm2

20℃時絕緣電阻最小值MΩ/km

額定電壓1.9/3.3kV

動力線芯或鋪助線芯

35

850

50

740

70

630

95

550

屏蔽

絕緣屏蔽應為帶包層+金屬/纖維編織層的組合結構，編織結構應符合MT818.1-2009中5.3. 4的規定，編織銅線應符合MT818.1-2009中表6的規定。


纜芯

輔助線芯的位置應符合MT818.1-2009中5.4.3b)的規定，地線芯的位置應符合MT818.1-2009中5.4.4e）的規定。纜芯的絞合節間距比應不大于9。


護套

如果有內護套，內護套應符合GB/T7594.7-1987中XH-03A型規定，外護套應符合MT818.1-2009中XH-03A中規定，抗張強度不小于5N/mm,護套厚度應符合表2的規定，護套的顏色為黑色。


外徑

電纜平均外徑值應為表2所列范圍內。


工作條件

額定工作電壓U0/U為1.9/3.3kV電纜導體的長期工作溫度為90℃，電纜的最小灣曲半徑為電纜直徑的6倍。
